一次折弯的最.小折弯边的计算

L形折弯的折弯时的起始状态如图1-24所示:



这里很重要的一个参数是下模口的宽度B。由于考虑到折弯效果和模具强度， 不同厚度的材料所需要的模口宽度存在一个zui小值。小于该数值时， 会出现折弯不到位或损坏模具的问题.经过实践证明， zui小模口宽度和材料厚度的关系为.



B

min

为zui小模宽， T为材料厚度， 计算zui小模口宽度时K=6.目前厂家常用的折弯下模

宽度的规格如下:

4，5，6，8，10，12，14，16，18，20，25

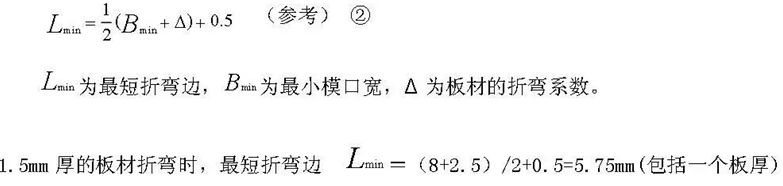

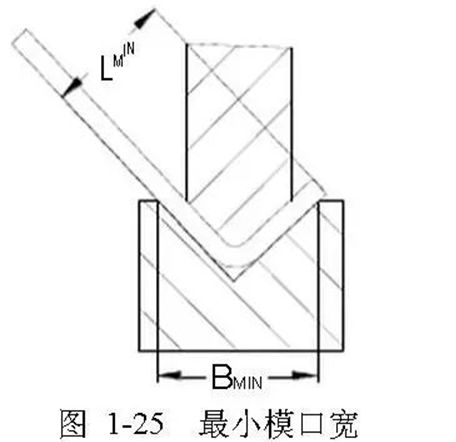

根据上面的关系式就可以确定不同的料厚在折弯时所需下模模口宽度的最.小值. 例如1.5mm厚的板材折弯时， B=6*1.5=9 对照上面的模宽系列可以选择模口宽度为10mm（或8mm）的下模.从折弯的起始状态图可以看出折弯的边不能太短，结合上面的最.小模口宽度，得到最短折弯边的计算公式为②：（见图1-25所示）







注：

1、zui小折弯高度包含一个料厚。

2、当V形折弯是折弯锐角时，zui短折弯边需加大0.5。

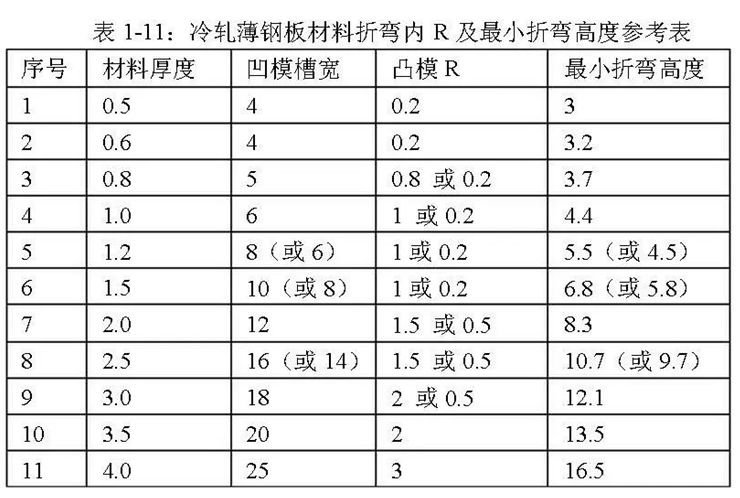

3、当零件材料为铝板和不锈钢板时，zui小折弯高度会有较小的变化，铝板会变小一点，不锈钢会大一点，参考上表即可。
