压死边加工方法

发布时间:2020-06-08 01:39:09
压死边加工方法,烟台激光切割加工厂家为您分享一下吧。
一次压死边
一次压死边的方法:如下图所示,先用30度折弯刀将板材折成30度,再将折弯边压平。
烟台钣金加工
180度折弯

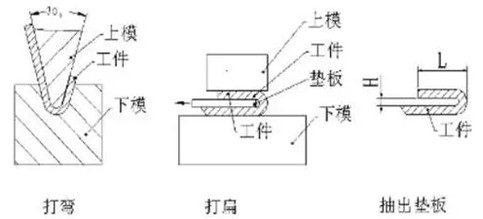

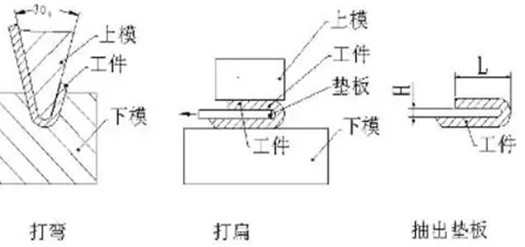

180度折弯的方法:如下图所示,先用30度折弯刀将板才折成30度,再将折弯边压平,压平后抽出垫板。
烟台折弯加工
高度H应该选择常用的板材,如0.5、0.8、1.0、1.2、1.5、2.0,一般这个高度不宜选择更高的尺寸。
三重折叠压死边
烟台折弯加工222


压死边ji限尺寸
a)压死边需进行两次折弯加工,首先利用30°尖刀与插深V槽折弯30°~45°,然后再利用压平模压平,不同材料板厚压死边的范围:0.5
b)压死边的长度(L)与材料厚度、插深V槽有关,当0.55T+R(即Lmin>6);当2.0<T<2.5选用V10插深槽,Lmin≥5T+R(即Lmin>9);以上两者的死边长度Lmax≤14mm。

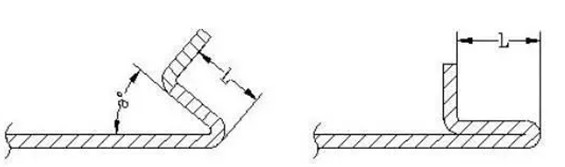

c)反折弯后再压死边的长度L受插深V槽的限制,Lmin≥11mm。
烟台钣金公司

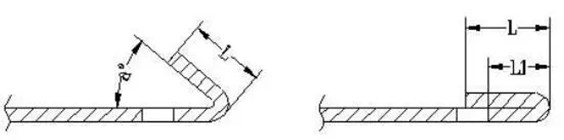

d)压死边孔到折弯边的距离不宜太小,否则孔会受折弯过程中角度的变化而变形:L1min>0.7V。
烟台钣金折弯加工
以上就是烟台激光切割加工厂家为您介绍的,希望对您有帮助哟。
