铝合金喷涂作业注意呢

　   铝合金喷涂作业注意呢？烟台喷涂厂为您介绍一下吧。

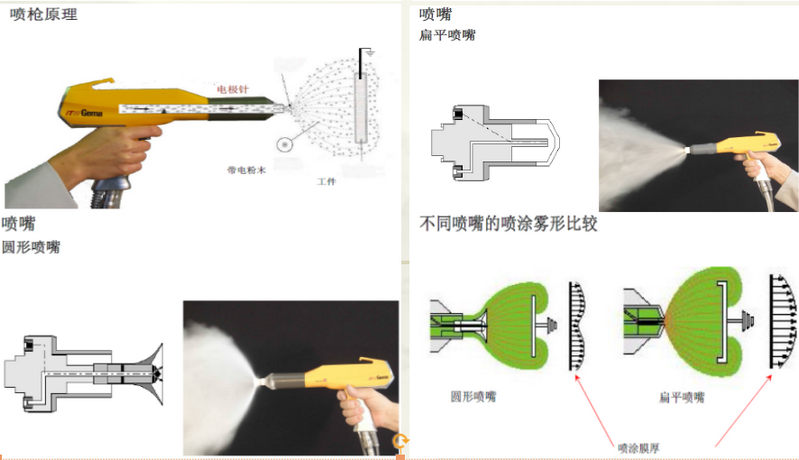

　　1、喷qiang的位置

　　喷qiang应保持一定的倾斜度，偏向于型材运行的方向，喷qiang在排列上保持竖向平行，端头部分保持在一条直线上，喷qiang之间不应有重叠部分，上、下喷枪的位置以粉末覆盖所有型材为宜。

　　2、流化气压的控制

　　流化气压的控制，流化床的作用是利用气流的作用，使粉末形成一种适当的流化状态，手感类似于液体流动的状态，检测流化达到充分状态，*简单的操作是：用手或棍棒搅动粉末时，感觉不到阻力的存在。流化便于粉末吸入导管，在加速风的作用下，产生雾化的效果，压力不足或压力过大都会造成流化不充分的产生

铝合金烟台喷涂作业

　　3、粉末的回收再利用

　　粉末的回收再利用，吸附于型材表面的粉末仅占所有喷qiang出粉量的1/3左右，散落在喷房内的粉末较多，回收粉必须与新添加/粉按适当的比例混合使用，效果比较好，所以粉末应及时回收再利用

　　4、喷房内的封闭性

　　喷房内的封闭性，粉末容易受到外界空气悬浮物的污染，喷粉后型材表面容易产生絮状物或缩孔，经烘烤后影响到型材表面的平整性，所以喷房应采取封闭措施，防止污染物的侵入。气管内残留粉应及时进行清理清洁，长时间不用，容易结块，粉末容易产生吐粉的现象，影响烟台喷涂效果。备用粉桶，以备换粉时使用，可有效提高劳动效率，备用粉桶防尘、防潮等保养工作必须做好，保证粉桶内剩余粉的质量。

　　5、补粉操作

　　补粉的工作也应得到重视，虽然各项技术参数在生产正常前已调试完，也要时时通过补粉窗口对型材进行不间断的监控，发现粉末较浅及未吸附粉末的地方及时进行补粉。由于手动磨擦qiang的喷出粉量较自动qiang要大，所以手动磨擦qiang用手摆动速度可适当加快。另外，某些型材由于自身结构的影响，喷粉过程中产生一些死角，即使通过补粉，也无法达到正常效果，这些位置应加以区分，切不可盲目进行补粉，否则粉末过多，涂膜较厚，影响到型材表面质量，又浪费了粉末。这种位置多位于凹槽较深，且宽度较窄的型材上面，这些凹槽大多位于型材的非装饰面.对于型材的整体外观效果影响并不是很大，原因在于凹槽中两个对立面处于同极且距离过于接近，形成了相互排斥的电场，即法拉第屏蔽效应，阻碍了粉末在凹槽内部的吸附。

　　6、烘炉(固化炉)的操作

　　烤炉生产过程中应注意的问题，粉末喷涂生产过程中，由于生产线的限制，造成了型材在烤炉中的运行时间即完成了整个烘烤过程，尽管烤炉在操作程序上相对来说比较简单，但在工艺参数控制上要求比较严格，如输送带的运行速度、炉温控制，运行速度可由调整变频电机的频率进行控制，炉温控制涉及到的关键一点在于供气压力的调节，供气压力要求稳定在1kg/cm2左右，要实现这个要求，一般采用管道煤气，运用加压机不断对供气压力进行调整，确保燃烧装置的正常运转。

　　?
